宽带拨动式/旋钮可调衰减器

(DIP)步进式可变衰减器



VAD系列(DC~3GHz)
国际发明专利产品


中国发明专利号：CN 2008 1 0144258
美国发明专利号：US 8,476,544 B2
日本发明专利号：特愿 2011-524168
中国台湾发明专利号: 發明第 I 393347 號

点击查看VAC系列介绍

特点
● 步进式
● 采用直插式封装，体积小，可直接安装或焊接在PCB上。
● 频率范围宽：DC ~ 3GHz
● 反射系数小
● 低插入损耗
● 高性能，低价格
● 衰减量变化范围大
● 输入功率：125mW
● 阻抗：50Ω，75Ω
● 工作温度：-40℃ ~ +105℃
● 至少可以旋转360次（即60圈，旋转6档为一圈）
● 多种步进量可选

◆DIP可变衰减器（VAD）可靠性测试

◆ 波峰焊曲线图

型号描述　 　　　　　　　　　　　　　　 　

VAD
 **
衰减范围
 **
步进值
 *
阻抗
 **
封装
 *
轴（手柄）
例如:VAD0102BDH
衰减范围:01 表示 0~1dB.
步进值:02 表示步进值0.2dB.
阻抗:“B”表示75Ω,无编号表示50Ω.
封装:“DL”表示横向插针式,“D”表示垂直插针式封装
轴（手柄）:“H”表示带操作轴（手柄）,无编号表示无操作轴（手柄）.
请注意：对带手柄的VAD产品，可以提供配套的旋钮帽。

Vertical DIP
Type

VADXXXXD(50Ω)
VADXXXXBD(75Ω)
VADXXXXDH(50Ω)
VADXXXXBDH(75Ω)
-(50Ω)New
-(75Ω)New
旋钮的颜色和尺寸请与相关销售联系

Lateral DIP
Type

VADXXXXDL(50Ω)
VADXXXXBDL(75Ω)
VADXXXXDLH(50Ω)
VADXXXXBDLH(75Ω)
-(50Ω)New
-(75Ω)New

主要技术指标
● 频率范围：DC ~ 3GHz　　　　● 功率：125mW　　　　● 阻抗：50Ω 或 75Ω　　　● 规格尺寸：10× 11×6
Part No.
Attenuation Range(dB)
Step Value
(dB)
Impedance
(Ω)
Typ.VSWR:1
Insertion Loss at 0dB
DC ~ 2GHz(dB)
Attenuation Accuracy(dB)
DC ~ 2GHz
DC~2GHz
2GHz~2.5GHz
0 ~ 1
0.2
50
1.30
1.40
0.35
1.0
0 ~ 1.8
0.3
50
1.35
1.45
0.35
1.0
0 ~ 2
0.4
50
1.35
1.45
0.35
1.0
0 ~ 2.5
0.5
50
1.35
1.45
0.35
1.0
0 ~ 3
0.6
50
1.35
1.45
0.35
1.0
0 ~ 5
1.0
50
1.40
1.60
0.35
1.3
0 ~ 7.5
1.5
50
1.45
1.65
0.35
1.5
0 ~ 10
2.0
50
1.45
1.65
0.35
1.3
0 ~ 12.5
2.5
50
1.5(at 1.0GHz)
-
0.35
1.2(at 1.0GHz)
0 ~ 15
3.0
50
1.5(at 1.0GHz)
-
0.35
1.2(at 1.0GHz)
Application1A
0 ~ 15
1.0
50
1.5(at 1.0GHz)
-
0.35
1.2(at 1.0GHz)
Application2A
0 ~ 20
1.0
50
1.5(at 1.0GHz)
-
0.35
1.2(at 1.0GHz)
0 ~ 1
0.2
75
1.30
1.45
0.3
0.5
0 ~ 1.8
0.3
75
1.30
1.45
0.3
0.5
0 ~ 2
0.4
75
1.35
1.45
0.3
0.5
0 ~ 2.5
0.5
75
1.35
1.45
0.3
0.6
0 ~ 3
0.6
75
1.35
1.45
0.3
0.6
0 ~ 5
1.0
75
1.35
1.45
0.3
1.0
0 ~ 7.5
1.5
75
1.35
1.45
0.3
1.0
0 ~ 10
2.0
75
1.35
1.45
0.3
1.2
0 ~ 12.5
2.5
75
1.6(at 1.5GHz)
-
0.3
1.0(at 1.0GHz)
0 ~ 15
3.0
75
1.45(at 1.0GHz)
-
0.3
1.0(at 1.0GHz)
Application1B
0 ~ 15
1.0
75
1.45(at 1.0GHz)
-
0.3
1.0(at 1.0GHz)
Application2B
0 ~ 20
1.0
75
1.45(at 1.0GHz)
-
0.3
1.0(at 1.0GHz)
选型：VAD直插式可以带手柄，只需在元件编号加后缀H即可表示VAD直插式带手柄。
例如，VAD1530BDH表示0~15dB，3dB每步进，75欧姆，直插式带手柄。

应用注释:

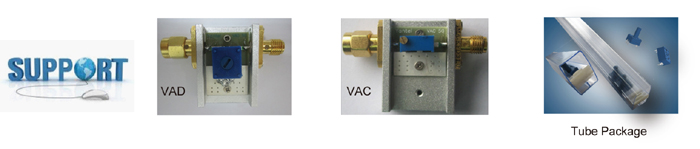

可按照客户要求定制免费样品和评估板


举例1：
用两个VAD串联，可实现衰减范围0~18dB，步进量1dB。

VAD(A):0,1,2,3,4,5dB;
VAD(B):0,6,12,13,13,13dB;
You can get the attenuation value are:A+B=M dB
Application1:When A=0,1,2,3,4,or5dB,B=0dB,then M=A+B=0,1,2,3,4,or5dB;
Application2:When A=0,1,2,3,4,or5dB,B=6dB,then M=A+B=6,7,8,9,10,or11dB;
Application3:When A=0,1,2,3,4,or5dB,B=12dB,then M=A+B=12,13,14,15,16,or17dB;
Application4:When A=0,1,2,3,4,or5dB,B=13dB,then M=A+B=13,14,15,16,17,or18dB;

举例2:
用两个VAD串联，可实现衰减范围0~20dB，步进量1dB。

VAD(A):0,1,2,3,4,5dB;
VAD(B):0,6,12,15,15,15dB;
You can get the attenuation value are:A+B=M dB
Application1:When A=0,1,2,3,4,or5dB,B=0dB,then M=A+B=0,1,2,3,4,or5dB;
Application2:When A=0,1,2,3,4,or5dB,B=6dB,then M=A+B=6,7,8,9,10,or11dB;
Application3:When A=0,1,2,3,4,or5dB,B=12dB,then M=A+B=12,13,14,15,16,or17dB;
Application4:When A=0,1,2,3,4,or5dB,B=15dB,then M=A+B=15,16,17,18,19,or20dB;

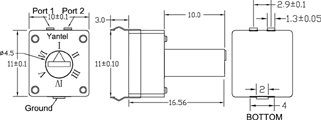

外形尺寸 (mm)
VAD DIP Package
VAD DIP with handing shaft

应用
● 用于RF读卡器调节射频 发射和接收信号的强弱，
　从而可调节接收和发射的作用距离。
● 用于射频功率放大器的前级，可调节功率放大器
　输出功率的一致性。
● 可取代数控衰减器，用于系统增益和输出功率的
　调节。不产生新的三阶交调、失真和噪音。
● 可用于直放站
● WiMAX
● 无线局域网

● 广播电视
