温度补偿衰减器

同轴温度补偿衰减器
国际发明专利
美国发明专利号 US 7,362,196 B2.
欧洲,中国,台湾,韩国发明专利
应用:
●功率放大器
●低噪声放大器
●增益模块
●MMIC 放大器
●无线局域网(2.4GHz & 5.8GHz)
●WiMAX
●UWB
●混频器
●功率分配器
●卫星通信
●定向耦合器
●广播电视
●雷达
特点:
●频率范围:DC~3GHz,DC~6GHz,DC~12.4GHz,DC~18GHz
●功率:100mW,200mW,2W
●特性阻抗: 50Ω或75Ω
●工作温度:-55℃~+150℃
●优越的温度补偿特性:当温度从-55℃变化到+150℃时,衰减量变化范围大,特别是工作在1GHz、3GHz、6GHz等频率时,此特性更显著。同时,VSWR很低,特别是工作在1GHz,3GHz,6GHz等频率时,VSWR保持在较低的范围内。
●衰减量范围从1dB至10dB,具有10种类型的衰减量,每种衰减量具有N3、N4、N5、N6、N7、 N8、N9七种温度特性,全系列总共70种温度特性组合。另,可根据客户要求,提供N10或N11等斜率较大的温度系数代码的特制产品。
●采用100%激光调阻,衰减量精度高。
●零失真,几乎没有温度变化引起的相位变化或时延变化,零噪声。
●正向起温度补偿,反向有隔离器的作用,更适合于多级功放。
●不会产生额外的三阶交调(IP3),可直接安装在线性功放里。
●低成本,体积小,可直接用于射频功放内,可代替复杂的有源电路,易于电路的更新换代。
●同轴连接器外形有SMA、N型,可直接连接入系统,改善系统的温度特性
型号描述
Co-TCA
系列
**
频率
**
衰减量
**
温度系数代码
*
接头类型
Co-TCA or Co-WTCA
06 or 20
01 to 10
(1dB to 10dB)
(N3 to N9) or (P3 to P8)
S=SMA型接头
N=N型接头
例:型号 Co-TCA0603N9S,Co-TCA系列,频率范围DC~6GHz,25℃衰减量为3dB,衰减量温度系数-0.009dB/dB/℃,SMA型接头。
Co-TCA 系列
主要技术指标
● 频率范围: DC to 6GHz
● 工作温度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 2W
● 外形尺寸:
SMA(type1) 长:24.45mm,直径:9.4mm 或者
N type 长:41mm,直径:20mm
型号
衰减量
(dB)
温度系数代码
衰减量温度系数(dB/dB/)
最大驻波比.
(:1)@1GHz
衰减精度(dB)
1
N3~N9
-0.003~ -0.009
1.20
±0.5
2
N3~N9
-0.003~ -0.009
1.20
±0.5
3
N3~N9
-0.003~ -0.009
1.20
±0.5
4
N3~N9
-0.003~ -0.009
1.20
±0.5
5
N3~N9
-0.003~ -0.009
1.20
±0.5
6
N3~N9
-0.003~ -0.009
1.20
±0.5
7
N3~N9
-0.003~ -0.009
1.20
±0.5
8
N3~N9
-0.003~ -0.009
1.20
±0.5
9
N3~N9
-0.003~ -0.009
1.20
±0.5
10
N3~N9
-0.003~ -0.009
1.20
±0.5
① 备注: 例如温度系数代码为4N9, 温度每变化1℃时,衰减量的变化量等于4dB ×0.009(衰减量温度系数) × 1℃=0.036dB。当温度变化100℃时,衰减量的变化量等于4dB × 0.009(衰减量温度系数) × 100℃=3.6dB。

Co-MTCA 系列(DC to 12.4GHz)
主要技术指标
● 频率范围: DC to 12.4GHz
● 工作温度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 外形尺寸: SMA(type2) 长:33.4mm,直径:12mm

型号
衰减量
(dB)
温度系数代码
衰减量温度系数(dB/dB/)
最大驻波比.
(:1)@1GHz
衰减精度(dB)
2
N3~N9
-0.003~ -0.009
1.20
±0.5
3
N3~N9
-0.003~ -0.009
1.20
±0.5
4
N3~N9
-0.003~ -0.009
1.20
±0.5
5
N3~N9
-0.003~ -0.009
1.20
±0.5
6
N3~N9
-0.003~ -0.009
1.20
±0.5
7
N3~N9
-0.003~ -0.009
1.20
±0.5

Co-WTCA 系列(DC to 20GHz)
主要技术指标
● 频率范围: DC to 20GHz
● 工作温度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 外形尺寸: SMA(type3) 长:34.2mm,宽:15mm,高:7.5mm
型号
衰减量
(dB)
温度系数代码
衰减量温度系数(dB/dB/)
最大驻波比.
(:1)@1GHz
衰减精度(dB)
2
N3~N9
-0.003~ -0.009
1.20
±0.5
3
N3~N9
-0.003~ -0.009
1.20
±0.5
4
N3~N9
-0.003~ -0.009
1.20
±0.5
5
N3~N9
-0.003~ -0.009
1.20
±0.5
6
N3~N9
-0.003~ -0.009
1.20
±0.5
7
N3~N9
-0.003~ -0.009
1.20
±0.5

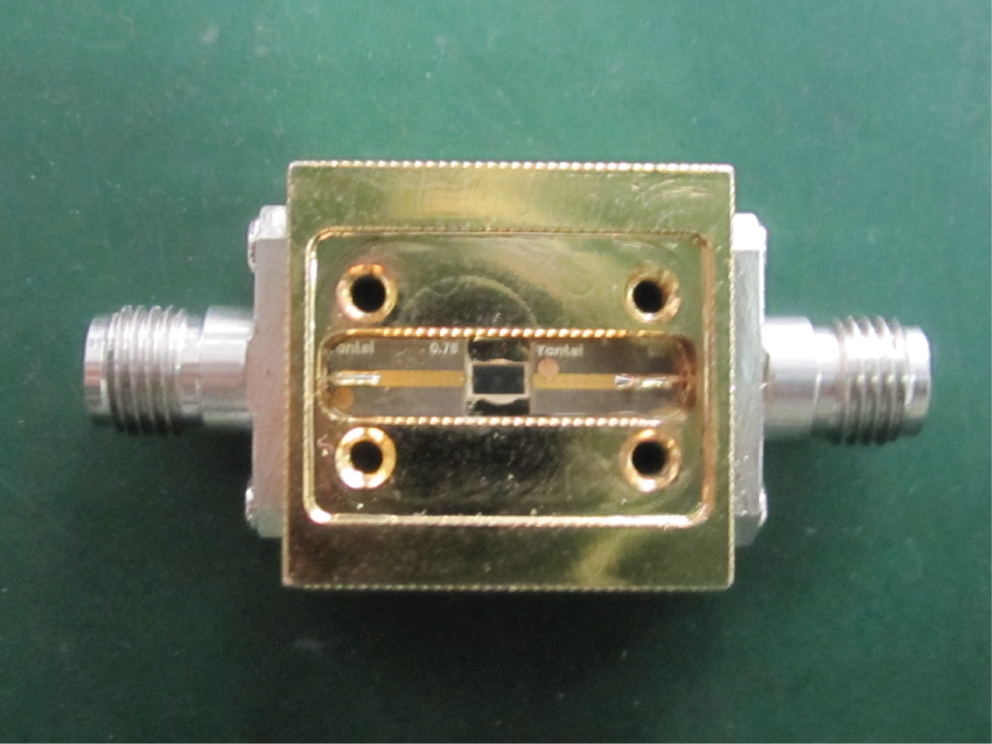

Co-KTCA 系列(16 to 36GHz)
主要技术指标
● 频率范围: DC to 36GHz
● 工作温度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 100mW
● 外形尺寸: SMA(type4) 长:39.2mm,宽:19mm,高:10mm
型号
衰减量
(dB)
温度系数代码
衰减量温度系数(dB/dB/)
典型驻波比.
(:1)
衰减精度(dB)
2
N3~N7
-0.003~ -0.007
1.50
±0.5
3
N3~N7
-0.003~ -0.007
1.50
±0.5
4
N3~N7
-0.003~ -0.007
1.50
±0.5
5
N3~N7
-0.003~ -0.007
1.50
±0.5
6
N3~N7
-0.003~ -0.007
1.50
±0.5

外形尺寸(单位:mm)
SMA(type 1)
SMA(type 2)
SMA(type 3)

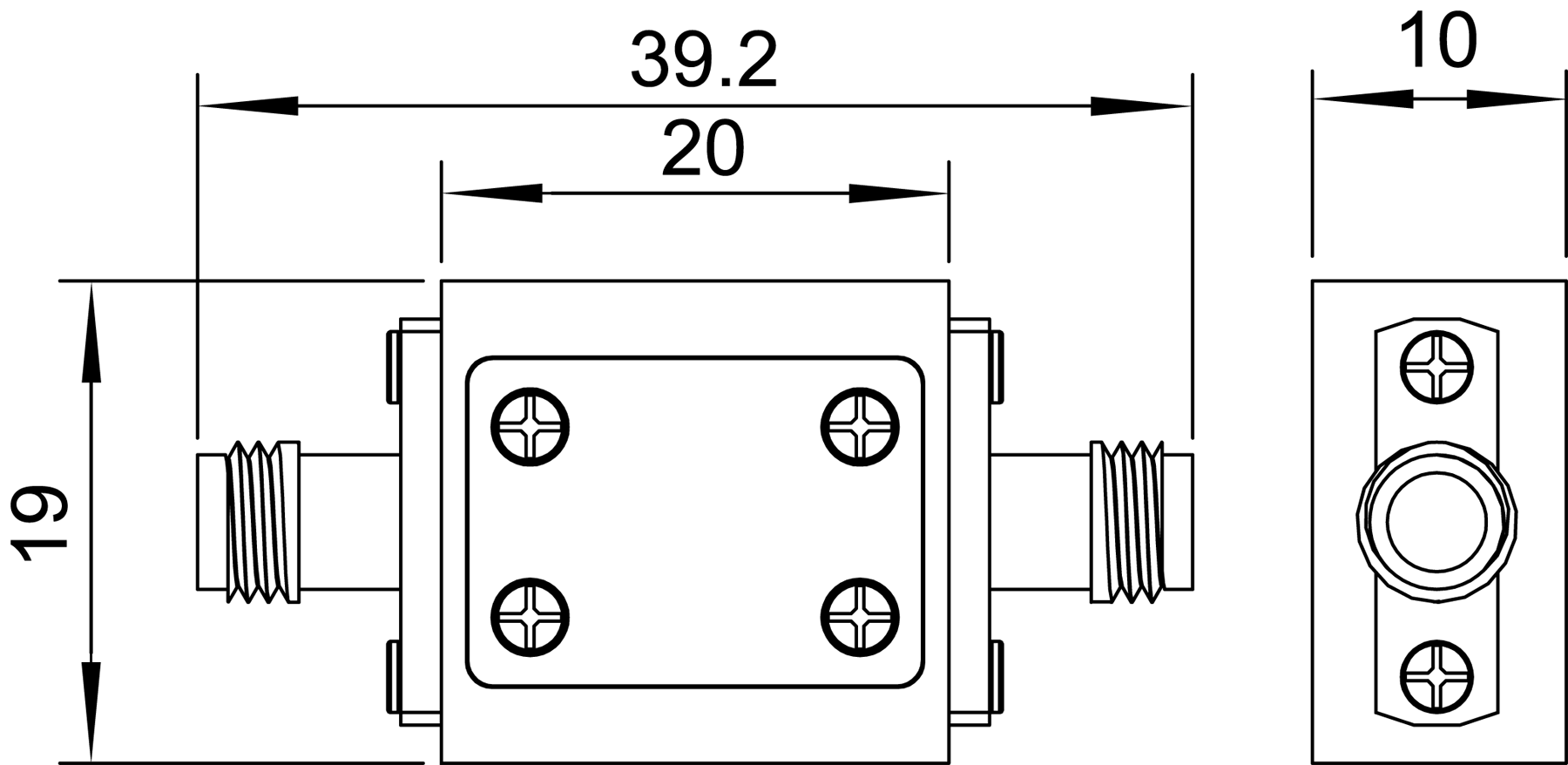

SMA(type 4)
N type

应用原理
+
=
