3dB 90°电桥

0805 3db混合电桥
中国发明专利号：ZL 202320546988.6

SMD封装

  描述
产品广泛应用于中国及全球4G/5G基站、5G网络覆盖、北斗导航天线、车载高精度导航（无人驾驶）天线等应用，产品具有小型化、低损耗、宽频带、高功率密度、高可靠性、高性价比等竞争优势。
另外，大功率宽带表贴式及嵌入式耦合器系列，实现微波大功率功放系统的功率合成分配，信号采集等功能。应用于有源相控阵雷达，微波收发组件、微波功放、电台、卫星通信等项目，提供标准化及特制化的高品质高可靠产品。
性能及可靠性指标和国际产品对标，管脚定义和封装尺寸与国际产品兼容，实现100%原位替代。
特性
●低插入损耗
●高幅度和相位平衡度
●高隔离
●低反射 		●良好的一致性
●符合RoHS要求
●可提供编带包装

应用
●功率放大器
●低噪放
●可变衰减器
●可变移相器 		◆电桥工艺 & 可靠性
◆电桥可靠性测试

型号描述
**
****
*
**
混合电桥
中心频率（MHz）
尺寸(mm)
耦合量
HC
0450=410-480

03=3dB
0900=800 - 1000

1400=1200 - 1600

1900=1700 - 2000
T＝2×1.25
2100=2000 - 2300

2500=2300 - 2700

3500=3300 - 3800

技术规格
备注：军工级产品需在型号后缀增加"J" (例如:HC0150B03J)，无后缀表示工业级产品。
型号
频率范围
(GHz)
fL- fU
功率
(W)
尺寸
长×宽
(mm)
回波损耗
(dB)
插入损耗
(dB)
幅度平衡度 (dB)
相位平衡度
(°)
隔离度
(dB)
HC07T03 NEW
0.6 ~ 0.9
4
2.0×1.25
19
0.5
±0.7
90±7.0
20
HC09T03 NEW
0.8 ~ 1.0
4
2.0×1.25
20.8
0.4
±0.55
90±3.0
20
HC12T03 NEW
0.96 ~ 1.53
4
2.0×1.25
18
0.6
±0.5
90±6.0
18
HC13T03 NEW
1.0 ~ 1.5
4
2.0×1.25
20
0.4
±0.5
90±6.0
20
HC14T03 NEW
1.15 ~ 1.65
4
2.0×1.25
18
0.55
±0.5
90±5.0
20
HC16T03 NEW
1.5 ~ 1.7
4
2.0×1.25
19
0.25
±0.5
90±4.0
21
HC19T03 NEW
1.7 ~ 2.0
4
2.0×1.25
17.7
0.3
±0.4
90±5.0
20
HC20T03 NEW
1.7 ~ 2.3
4
2.0×1.25
17.7
0.4
±0.4
90±5.0
20
HC21T03 NEW
2.0 ~ 2.3
4
2.0×1.25
17.7
0.4
±0.4
90±5.0
20
HC25T03 NEW
2.3 ~ 2.7
4
2.0×1.25
17.7
0.3
±0.3
90±4.0
20
HC35T03H NEW
3.2 ~ 3.7
5
2.0×1.25
18
0.3
±0.3
90±5.0
20
HC35T03 NEW
3.2 ~ 4.2
4
2.0×1.25
17.7
0.35
±0.3
90±5.0
20
HC35T03R NEW
3.2 ~ 4.2
4
2.0×1.25
17.7
0.33
±0.3
90±5.0
20
HC39T03 NEW
3.8 ~ 4.1
4
2.0×1.25
15.6
0.4
±0.83
90±5.0
18.5
HC55T03 NEW
4.4 ~ 6.0
4
2.0×1.25
18
0.35
±1.0
90±7.7
18
HC70T03 NEW
5.8 ~ 7.5
4
2.0×1.25
15.6
0.35
±0.7
90±7.0
14.5

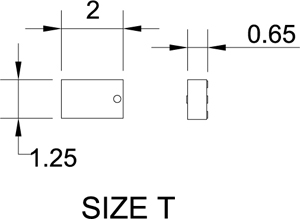

 外形尺寸（mm）
