固定衰减器(薄膜厚膜工艺)

固定衰减器

国际发明专利产品
中国发明专利号：CN 2009 1 0006333
美国发明专利号：US 8,100,721, B2

特点:
● 频率范围：DC-18GHz
● 衰减量：1dB-30dB
● 输入功率：2W、5W、25W、80W、100W
● 衰减量精度高
● 驻波比小
● 不锈钢外壳
● 陶瓷芯片
● 高RF性能,价格极具竟争力
应用:
● 通信
● 3G
● 数字传输
● 雷达
● 广播电视
● 测试


例如:FAT1410S2(DC－14GHz,10dB, SMA, 2W)的特性曲线

尾号"M"表示小尺寸
请注意：已有TNC/MCX/MMCX/QMA接头类型可提供了!
主要技术指标

DC to 6GHz，2W or 5W，SMA(S), N type(N), QMA(Q), MCX(M), MMCX(C), BNC(B)型同轴固定衰减器
1.DC to 6GHz 2W or 5W SMA(S)型同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 3GHz
DC  -  4GHz
DC-  6Ghz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-6
1
±0.45
±0.45
1.10
1.15
1.20
1.30
2
2
±0.35
±0.35
1.10
1.15
1.20
1.30
3
±0.35
±0.35
1.10
1.15
1.20
1.30
4
±0.35
±0.35
1.10
1.15
1.20
1.30
5
±0.35
±0.35
1.10
1.15
1.20
1.30
6
±0.35
±0.35
1.10
1.15
1.20
1.30
9
±0.60
±0.60
1.10
1.15
1.20
1.30
10
±0.60
±0.60
1.10
1.15
1.20
1.30
15
±0.70
±0.70
1.10
1.15
1.20
1.30
20
±0.60
±0.60
1.10
1.15
1.20
1.35
30
±2.0
±2.0
1.15
1.20
1.25
1.35
40
0~-4
-
1.10
1.15
-
-
DC-6
1
±0.45
±0.45
1.10
1.15
1.20
1.30
5
2
±0.35
±0.35
1.10
1.15
1.20
1.30
3
±0.35
±0.35
1.10
1.15
1.20
1.30
4
±0.35
±0.35
1.10
1.15
1.20
1.30
5
±0.35
±0.35
1.10
1.15
1.20
1.30
6
±0.45
±0.45
1.10
1.15
1.20
1.30
9
±0.60
±0.60
1.10
1.15
1.20
1.30
10
±0.60
±0.60
1.10
1.15
1.20
1.30
15
±0.70
±0.70
1.10
1.15
1.20
1.30
20
±0.60
±0.60
1.10
1.15
1.20
1.35
30
±2.0
±2.0
1.10
1.15
1.20
1.35

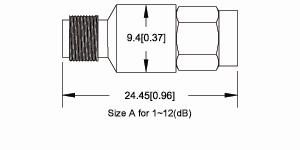

  DC-6GHz 外形尺寸(单位: mm & inch)
    SMA接头





2.DC to 6GHz 2W or 5W N(N)型同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 3GHz
DC  -  4GHz
DC-  6Ghz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-6
1
±0.45
±0.45
1.10
1.15
1.20
1.30
2
2
±0.35
±0.35
1.10
1.15
1.20
1.30
3
±0.35
±0.35
1.10
1.15
1.20
1.30
4
±0.35
±0.35
1.10
1.15
1.20
1.30
5
±0.35
±0.35
1.10
1.15
1.20
1.30
6
±0.35
±0.35
1.10
1.15
1.20
1.30
9
±0.60
±0.60
1.10
1.15
1.20
1.30
10
±0.60
±0.60
1.10
1.15
1.20
1.30
15
±0.70
±0.70
1.10
1.15
1.20
1.30
20
±0.60
±0.60
1.10
1.15
1.20
1.35
25
±2.00
±2.00
1.10
1.15
1.25
1.35
30
±2.00
±2.00
1.10
1.15
1.25
1.35
40
±1.50
±1.50
1.15
1.20
1.25
1.30
50
±3.0
±3.0
1.15
1.20
1.25
1.30
60
±3.0
±3.0
1.15
1.20
1.25
1.30
DC-6
1
±0.45
±0.45
1.10
1.15
1.20
1.30
5
2
±0.35
±0.35
1.10
1.15
1.20
1.30
3
±0.35
±0.35
1.10
1.15
1.20
1.30
4
±0.35
±0.35
1.10
1.15
1.20
1.30
5
±0.35
±0.35
1.10
1.15
1.20
1.30
6
±0.35
±0.35
1.10
1.15
1.20
1.30
8
±0.60
±0.60
1.10
1.15
1.20
1.30
9
±0.60
±0.60
1.10
1.15
1.20
1.30
10
±0.60
±0.60
1.10
1.15
1.20
1.30
15
±0.70
±0.70
1.10
1.15
1.25
1.30
20
±0.60
±0.60
1.10
1.15
1.20
1.35
25
±2.00
±2.00
1.10
1.15
1.25
1.35
30
±2.00
±2.00
1.15
1.20
1.30
1.35
40
±1.50
±1.50
1.15
1.20
1.25
1.30
50
±1.50
±1.50
1.15
1.20
1.25
1.30
60
±1.50
±1.50
1.15
1.20
1.25
1.30

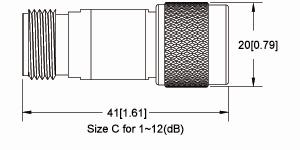

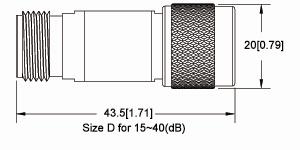

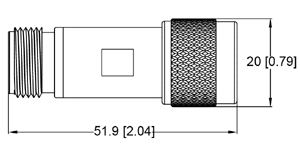

  DC-6GHz 外形尺寸(单位: mm & inch)
    N接头






DC to 6GHz, 2W MCX(M)型同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 3GHz
DC  -  4GHz
DC-  6Ghz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-6
3
±0.20
±0.40
1.10
1.15
1.20
1.25
2
6
±0.20
±0.40
1.10
1.15
1.20
1.25
10
±0.25
±0.50
1.10
1.15
1.20
1.25
20
±0.60
±0.60
1.10
1.15
1.20
1.25

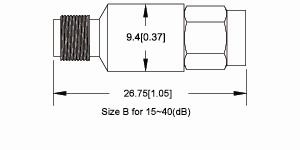

  DC-6GHz 超小型外形尺寸(单位: mm & inch)
    MCX接头

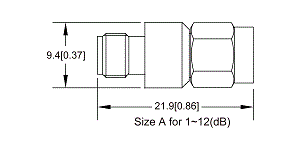

Size A for 1-12(dB)

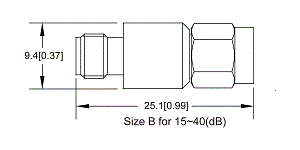

Size B for 15-40(dB)


DC to 6GHz, 2W SMA(S)超小型高精度同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 3GHz
DC  -  4GHz
DC-  6Ghz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-6
1
±0.20
±0.40
1.10
1.15
1.20
1.25
2
3
±0.20
±0.40
1.10
1.15
1.20
1.25
6
±0.20
±0.30
1.10
1.15
1.20
1.25
9
±0.20
±0.50
1.10
1.15
1.20
1.25
10
±0.25
±0.50
1.10
1.15
1.20
1.25
15
±0.55
±0.60
1.10
1.15
1.20
1.25
20
±0.60
±0.60
1.10
1.15
1.20
1.25
30
±0.60
±1.2
1.10
1.15
1.20
1.25

  DC-6GHz 超小型外形尺寸(单位: mm & inch)
    SMA接头




功率：150W
DC to 3.5GHz, N(N)型低互调同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 1GHz
DC  -  2GHz
DC -  3.5GHz
DC to 3GHz
3 to 3.5GHz
典型值
典型值
典型值
最大值
DC-3.5
3
±0.65
±0.9
1.10
1.20
1.25
1.30
150
6
±0.65
±0.9
1.10
1.20
1.25
1.30
10
±1.0
±1.2
1.15
1.20
1.30
1.35
20
±1.2
±1.2
1.15
1.20
1.30
1.35
30
±1.0
±1.2
1.15
1.20
1.30
1.35
40
±1.0
±1.2
1.15
1.25
1.30
1.35

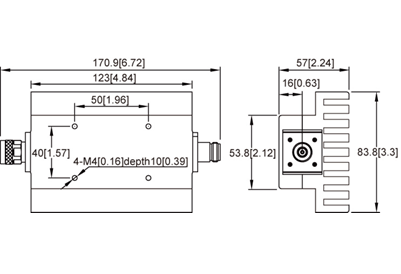

DC-3.5GHz 150W 外形尺寸(单位: mm & inch)
功率：100W
DC to 3.5GHz, N(N)型低互调同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 1GHz
DC  -  2GHz
DC -  3.5GHz
DC to 3GHz
3 to 3.5GHz
典型值
典型值
典型值
最大值
DC-3.5
3
±0.65
±0.9
1.10
1.20
1.25
1.30
100
6
±0.65
±0.9
1.10
1.20
1.25
1.30
10
±0.75
±1.0
1.15
1.25
1.30
1.35
20
±0.75
±1.0
1.15
1.25
1.30
1.35
30
±1.0
±1.2
1.15
1.20
1.30
1.35
40
±1.0
±1.2
1.15
1.25
1.30
1.35

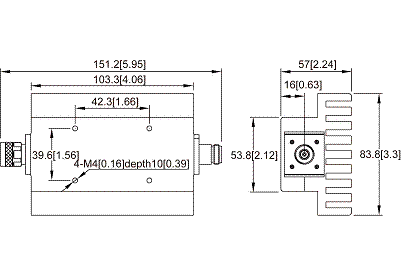

DC-3.5GHz 100W 外形尺寸(单位: mm & inch)
功率：80W
DC to 3GHz, N(N)型低互调同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 1GHz
DC  -  2GHz
DC -  3GHz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-3
3
±0.60
-
1.10
1.20
1.25
1.30
80
6
±0.60
-
1.10
1.20
1.25
1.30
10
±0.60
-
1.10
1.20
1.25
1.30
20
±1.0
-
1.15
1.25
1.30
1.35
30
±1.0
-
1.15
1.25
1.30
1.35
40
±1.0
-
1.15
1.25
1.30
1.35

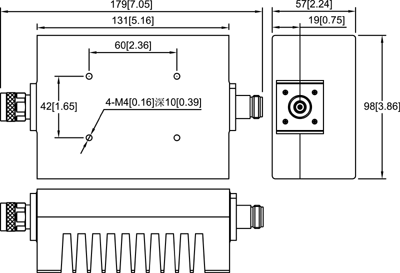

DC-3GHz 80W 外形尺寸(单位: mm & inch)
功率：80W
DC to 3GHz, N(N)型低互调同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 1GHz
DC  -  2GHz
DC -  3GHz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-3
3
±0.60
-
1.10
1.20
1.25
1.30
80
6
±0.60
-
1.10
1.20
1.25
1.30
10
±0.60
-
1.10
1.20
1.25
1.30
20
±1.0
-
1.15
1.25
1.30
1.35
30
±1.0
-
1.15
1.25
1.30
1.35
40
±1.0
-
1.15
1.25
1.30
1.35
DC-3GHz 80W 外形尺寸(单位: mm & inch)
功率：50W
DC to 3GHz, N(N)型低互调同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 1GHz
DC  -  2GHz
DC -  3GHz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-3
3
±0.50
-
1.10
1.20
1.25
1.30
50
6
±0.50
-
1.10
1.20
1.25
1.30
10
±0.50
-
1.10
1.20
1.25
1.30
20
±0.50
-
1.10
1.20
1.25
1.30
30
±0.60
-
1.10
1.20
1.25
1.30
40
±0.60
-
1.10
1.20
1.25
1.30

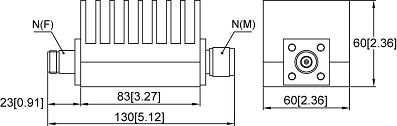

DC-3GHz 50W 外形尺寸(单位: mm & inch)

功率：25W
DC to 3GHz, N(N)型同轴固定衰减器
型 号
频率范围
(GHz)
fL-fU
衰减量
(dB)
衰减精度
(dB)
VSWR
(:1)
功率
(Watt)
DC - 1GHz
DC  -  2GHz
DC -  3GHz
DC to 3GHz
3 to 6GHz
典型值
典型值
典型值
最大值
DC-3
3
±0.70
-
1.15
1.25
1.30
1.35
25
6
±0.70
-
1.15
1.25
1.30
1.35
10
±0.70
-
1.15
1.25
1.30
1.35
20
±1.0
-
1.15
1.25
1.30
1.35
30
±1.0
-
1.15
1.25
1.30
1.35
40
±1.2
-
1.15
1.25
1.30
1.35

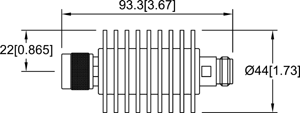

DC-3GHz 25W 外形尺寸(单位: mm & inch)
