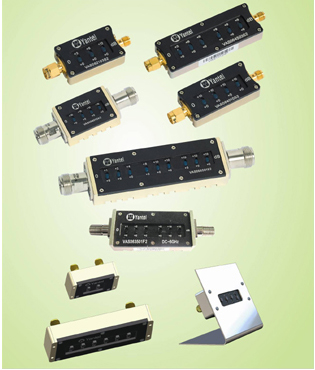

宽带拨动式/旋钮可调衰减器

拨动式可变衰减器(步进)
国际发明专利产品
步进系列(DC~6GHz)

中国发明专利号:CN 2008 8 0001111
美国发明专利号:US 8,212,648 B2
欧洲发明专利号:EP2190116A4



特性:
● 采用先进微带技术,体积小
● RF性能好,价格极具竞争力
● 频率范围宽:DC-6GHz
● 反射系数(Max. VSWR)小:1.1~1.5
● 衰减量公差小,插入损耗小
● 可调节射频信号收/发范围及距离,调节精度可达5cm以内
● 衰减量范围大
● 步进量灵活可选,例如1dB、2dB、3dB、5dB、6dB、8dB、9dB、
   10dB、12dB步进量可选。
● 调节精度高
● 平均功率范围:2W-5W
● 特性阻抗:50Ω,75Ω
● 每个开关平均可重复拨动次数10000次(5000次循环)以上。
● 拨动开关材料使用PC(聚碳酸酯),可在120℃长期工作
● 研通的可变衰减器采用创新的技术,杜绝了调节衰减量时衰减器产生
   的反射系数的突变,从而可以在开机状态下调节衰减量,避免烧毁前
   一级射频电路(例如功率放大器),保持了系统的稳定。
● 可带电调节衰减量(无需关断电源),可不间断连续读取测试数据
● 接头类型:SMA,N,F,BNC,TNC等
● 接头位置:背部接头或左右接头

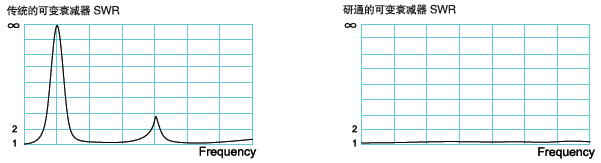

传统的可变衰减器改变衰减量时,会有反射突变,若 带电切换衰减量,可能会烧坏前级放大器

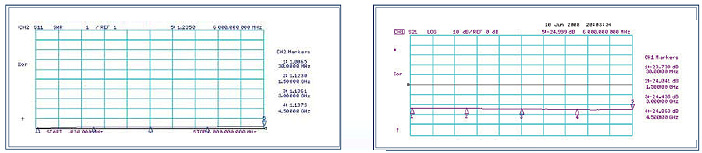

特性曲线
例如:VAS063003S22(DC-6GHz,0-30dB可调,每3dB 步进, SMA(F-M)) 24dB时的特性曲线

应用:
● DAS POI系统
● 室内直放站
● 移动通信直放站系统
● 无线信号覆盖
● 楼宇内信号发射器
● 无线局域网(WLAN)直放站系统
● 雷达
● 实验室测试


型号描述
VAS
 **
 **
 **
 *
 *
 *
 *
 *
类型
衰减范围
步进量
接头类型
最大功率
公母接头选择
接头位置
阻抗
类型:07表示类型号.
衰减范围:35 表示 0~35dB.
步进值:01表示每步进1dB.
接头类型:S--SMA, N--N tgpe, F--F tgpe, B--BNC etc.
最大功率:“2”表示2W,“5”表示5W.
接头位置:“A”表示背部接头,无编号“A”表示左右接头.
阻抗:“B”表示75Ω,无编号表示50Ω.
例: VAS073501S2
VAS07 系列
N,DC~5.8GHz,高衰减精度,2W或5W
SMA,DC~5.8GHz,高衰减精度,2W或5W
主要技术指标
备注:VAS可调衰减器有全系列5W产品,如以下目录没有所需的规格,请与相关销售联系确认。
型 号
衰减范围
(dB)
步进量
(dB)
衰减精度
全程
(dB)
电压驻波比
典型值(:1)
最大驻波比 (:1)
0dB
时插入损耗
连接器类型SMA/N/F/BNC
尺寸(mm)
SMA/N type
L*W*H
外型图
DC~4GHz
4~5.8GHz
DC~4GHz
4~5.8GHz
DC~4GHz
4~5.8GHz
DC~4GHz
4~5.8GHz
4 档 , DC~5.8GHz, 平均功率2W,阻抗50Ω或75Ω
0 to 15
1
-0.2~+2.5
0~+5.5
1.2
1.3
1.4
1.55
1.8
2.5

46.4*23*11.15(SMA)

47*28*18(N)



0 to 24
2
0~+2.5
0~+6.0
1.2
1.3
1.4
1.55
1.8
2.5
0 to 27
3
-0.5~+2.2
0~+4.5
1.2
1.3
1.4
1.55
1.8
2.5
4 档 , DC~5.8GHz, 平均功率5W,阻抗50Ω或75Ω
0 to 15
1
-1.0~+2.0
0~+4.5
1.2
1.3
1.40
1.65
1.2
2.0

46.4*23*11.15(SMA)

47*28*18(N)

0 to 24
2
-1.0~+2.0
0~+6.5
1.2
1.3
1.45
1.65
1.2
2.0
0 to 27
3
-1.0~+2.5
0~+6.0
1.3
1.4
1.45
1.65
1.2
2.0
0 to 35
5
-1.0~+2.0
0~+6.5
1.2
1.3
1.45
1.65
1.2
2.0
0 to 40
10
-1.2~+3
0~+6.5
1.3
1.3
1.65
1.65
1.2
2.0
6 档 , DC~5.8GHz, 平均功率2W,阻抗50Ω或75Ω
0 to 4.5
0.1
0~+1.5
-
1.25
-
1.3
-
1.1
-

62.2*25*11.65(SMA)

63*28*19.5(N)

0 to 8.4
0.2
0~+2.0
-
1.25
-
1.3
1.1
-
0 to 25.5
0.5
0~+3.3
0~+6.0
1.20
1.35
1.45
1.65
1.7
3.2
0 to 35
1
0~+3.0
0~+6
1.20
1.35
1.45
1.65
1.7
3.2
0 to 44
2
-1~+3.0
0~+6
1.25
1.35
1.50
1.60
2
3.5
0 to 45
3
-1~+3.0
0~+6
1.25
1.35
1.50
1.60
2
3.5
6 档 , DC~5.8GHz, 平均功率5W,阻抗50Ω或75Ω
0 to 35
1
-1.0~+3.5
0~+7.0
1.2
1.30
1.40
1.65
1.4
2.5

62.2*25*11.65(SMA)

63*28*19.5(N)



0 to 35
1
-1.5~+3.0
0~+5.0
1.25
1.35
1.55
1.65
1.4
2.5
0 to 44
2
-1.6~+3.5
-4.0~+10
1.25
1.30
1.50
1.65
1.2
2.0
0 to 45
3
-1.0~+3.5
+0~+6.5
1.3
1.40
1.55
1.65
1.8
2.5
7 档 , DC~5.8GHz, 平均功率2W,阻抗50Ω或75Ω
0 to 45
1
-0.3~+3.5
-6~+6.0
1.2
1.30
1.50
1.55
2.2
3.5

70.9*28*19.5(N)


7 档 , DC~5.8GHz, 平均功率5W,阻抗50Ω或75Ω
0 to 45
1
-1.5~+3.0
0~+5.5
1.25
1.35
1.50
1.65
2.0
3.1

70.9*28*19.5(N)


9 档 , DC~5.8GHz, 平均功率2W,阻抗50Ω或75Ω
0 to 65
1
0~+3.5
-2.0~+7.0
1.10
1.25
1.35
1.55
2.6
4.2
85.5*25*11.65(SMA)
86.6*28*18(N)


0 to 74
2
0~+3.5
-2.0~+7.0
1.10
1.25
1.35
1.60
2.6
4.2
0 to 72
3
-1.3~+3.5
0~+6.5
1.20
1.35
1.45
1.60
3.0
5.5
0 to 90
10
0~+3.0
-5.0~+5.0
1.10
1.25
1.35
1.55
3.0
5.5
9 档 , DC~5.8GHz, 平均功率5W,阻抗50Ω或75Ω
0 to 65
1
-1~+3.0
-1.0~+6.0
1.25
1.35
1.50
1.65
2.0
3.5
85.5*25*11.65(SMA)
86.6*28*18(N)


0 to 74
2
-2~+3.5
-2.0~+7.0
1.10
1.25
1.50
1.7
1.5
2.5
0 to 72
3
-2~+4.0
0~+6.0
1.30
1.4
1.55
1.65
2.1
3.0
0 to 90
10
-2~+3.0
-5.0~+5.0
1.10
1.25
1.50
1.7
1.5
2.5
VAS07 Low PIM系列
N,DC~5.8GHz,高衰减精度,2W或5W
SMA,DC~5.8GHz,高衰减精度,2W或5W
TNC,DC~5.8GHz,高衰减精度,2W或5W

主要技术指标
备注:VAS可调衰减器有全系列5W产品,如以下目录没有所需的规格,请与相关销售联系确认。
型 号
衰减范围
(dB)
步进量
(dB)
衰减精度
全程
(dB)
电压驻波比
典型值(:1)
最大驻波比 (:1)
0dB
时插入损耗
连接器类型SMA/N/F/BNC
尺寸(mm)
SMA/N type
L*W*H
外型图
DC~4GHz
4~5.8GHz
DC~4GHz
4~5.8GHz
DC~4GHz
4~5.8GHz
DC~4GHz
4~5.8GHz
4 档 , DC~5.8GHz, 平均功率2W,阻抗50Ω或75Ω
0 to 15
1
-0.2~+2.5
0~+5.5
1.2
1.3
1.4
1.55
1.8
2.5

46.4*23*11.15(SMA)

47*28*18(N)


4 档 , DC~5.8GHz, 平均功率5W,阻抗50Ω或75Ω
0 to 15
1
-1.0~+2.0
0~+4.5
1.2
1.3
1.40
1.65
1.2
2.0

46.4*23*11.15(SMA)

47*28*18(N)



6 档 , DC~5.8GHz, 平均功率2W,阻抗50Ω或75Ω
0 to 35
1
0~+3.0
0~+6
1.20
1.35
1.45
1.65
1.7
3.2

62.2*25*11.65(SMA)

63*28*19.5(N)

0 to 35
1
0~+3.0
0~+6
1.20
1.35
1.45
1.65
1.7
3.2
6 档 , DC~5.8GHz, 平均功率5W,阻抗50Ω或75Ω
0 to 35
1
0~+3.0
0~+6
1.20
1.35
1.45
1.65
1.7
3.2

62.2*25*11.65(SMA)

63*28*19.5(N)

0 to 35
1
0~+3.0
0~+6
1.20
1.35
1.45
1.65
1.7
3.2
VAS06 系列
SMA,DC~4GHz或DC~5.8GHz,2W或5W
N,DC~3GHz,2W或5W
主要技术指标
备注:VAS可调衰减器有全系列5W产品,如以下目录没有所需的规格,请与相关销售联系确认。
型 号
衰减范围
(dB)
步进量
(dB)
衰减精度
全程
(dB)
电压驻波比
典型值(:1)
最大驻波比 (:1)

0dB
时插入损耗
连接器类型SMA/N/F/BNC
尺寸(mm)
SMA/N type
L*W*H
外型图
DC~3GHz
DC~3GHz
3~6GHz
DC~3GHz
3~6GHz
3GHz
2 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
0 ~ 9
3
0~+1.2
1.3
1.5
1.35
1.6
0.65
32*23*10.5/ 32.2*32*18

0 ~ 18
6
0~+0.8
1.15
1.3
1.2
1.5
0.4
0 ~ 20
10
0~+1.0
1.1
1.3
1.1
1.5
0.4
3 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
0 ~ 21
3
0~+1.2
1.15
1.35
1.2
1.5
0.5
38.2*23*10.5/ 38.4*32*18

0 ~ 25
5
0~+1.1
1.15
1.35
1.2
1.5
0.5
0 ~ 30
10
0~+1.0
1.1
1.3
1.2
1.5
0.5
4 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
46.4*23*11.2/ 46.6*32*18/ 54.4*23*11.2


0 ~ 15
1
0~+1.55
1.15
1.35
1.35
1.6
1.1
0 ~ 15
1
0~+1.55
1.2
-
1.35
-
1.1
0 ~ 24
2
0~+1.4
1.1
1.3
1.2
1.5
0.7
0 ~ 24
2
0~+1.45
1.2
-
1.35
-
0.95
0 ~ 30
3
0~+1.5
1.15
1.2
1.25
1.55
1.1
0 ~ 35
5
0~+0.9
1.15
1.25
1.35
1.5
1.1
0 ~ 40
10
0~+2.0
1.1
1.2
1.2
1.3
1.1
4 档, DC~3GHz,平均功率5W,阻抗50Ω,75Ω
0 ~ 15
1
0~+1.75
1.25
-
1.45
-
1.1
0 ~ 15
1
0~+1.75
1.25
-
1.45
-
1.1
0 ~ 27
3
0~+1.5
1.25
-
1.45
-
1.3
型 号
衰减范围
(dB)
步进量
(dB)
衰减精度
全程
(dB)
电压驻波比
典型值(:1)
最大驻波比 (:1)

0dB
时插入损耗
连接器类型SMA/N/F/BNC
尺寸(mm)
SMA/N type
L*W*H
外型图
DC~3GHz
DC~4GHz
4~6GHz
DC~4GHz
4~6GHz
3GHz
6 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
0 to 4.5
0.1
0~+1.5
1.25
-
1.3
-
1.1
68.8*25*11.7/ 69.2*32*18/ 70.2*27*12.7

0 ~ 8.4
0.2
0~+2.0
1.25
-
1.3
-
1.1
0 ~ 25.5
0.5
0~+2.0
1.3
-
1.35
-
1.2
0 ~ 35
1
0~+2.0
1.1
-
1.35
-
1.3
0 to 4.5
0.1
0~+1.6
1.25
-
1.45
-
1.0
0 to 35
1
0~+1.55
1.25
-
1.45
-
1.35
0 to 35
1
0~+3.0
1.45)
-
1.65
-
2.5
0 to 45
1
±1.5
1.30
-
1.45
-
1.40
0 ~ 44
2
0~+1.8
1.2
-
1.3
-
1.2
0 ~ 45
3
0~+1.55
1.2
-
1.4
-
1.3
0 ~ 55
5
0~+2.0
1.15
-
1.3
-
1.3
0 to 60
10
-1.5~+2.0
1.2
-
1.4
-
1.4
6 档, DC~3GHz,平均功率5W,阻抗50Ω,75Ω
0 to 35
1
0~+2.0
1.25
-
1.45
-
1.3
0 ~ 45
3
-1.5~+3
1.3
-
1.4
-
1.0
9 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
0 ~ 36.4
0.2
0~+3.5
1.2
-
1.3
-
1.8
97.4*25*11.5/ 97.6*32*18
0 ~ 55.5
0.5
0~+2.0
1.2
-
1.3
-
1.8
0 ~ 65
1
0~+2.0
-
-
-
-
1.2
0 ~ 65
1
0~+3.5
1.3
-
1.5
-
2.0
0 ~ 74
2
0~+2.0
1.15
-
1.2
-
1.8
0 ~ 72
3
0~+3.7
1.2
-
1.35
-
2.5
0 ~ 85
5
0~+2.0
1.2
-
1.30
-
1.8
0 ~ 90
10
0~+3.0
1.2
-
1.35
-
2.0
0 to 90
10
±1.0
1.4
-
1.7
-
1.0
9 档, DC~6GHz,平均功率5W,阻抗50Ω,75Ω
0 ~ 65
1
0~+2
1.3
-
1.65
-
1.2
0 ~ 72
3
-3~+1
1.2
-
1.4
-
1.5
12 档, DC~3GHz,平均功率2W,阻抗50Ω,75Ω
0 to 95
1
0~+3.0
1.15
-
1.35
-
2.5
109.4*27*11.7/ 109.6*32*18/
117.6*27*12.7

0 ~ 90
0.5
-0.5~+3.0
1.15
-
1.4
-
2.5
12 档, DC~3GHz,平均功率5W,阻抗50Ω,75Ω
0 ~ 95
1
±2.5
1.2
-
1.4
-
1.50

非零起步系列
3 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
VAS06202703S2*
20 ~ 27
1
±1
1.1
1.1
1.1
1.1
(备注)
88.3*23*10.5/ 119*32*15.5
与上面3档的一样
VAS06204103S2*
20 ~ 41
3
±1
1.1
1.1
1.1
1.1
(备注)
4 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
VAS06203501S2*
20 ~ 35
1
±1
1.1
1.1
1.1
1.1
(备注)
65.9*25*10.5/ 98.6*32*15.5
与上面4档的一样
6 档, DC~6GHz,平均功率2W,阻抗50Ω,75Ω
VAS062028P2S2*
20 ~ 28.4
0.2
±1
1.1
1.1
1.1
1.1
(备注)
88.3*25*10.5/ 119*32*15.5
与上面6档的一样
VAS062045HS2*
20 ~ 45.5
0.5
±1
1.1
1.1
1.1
1.1
(备注)
VAS06205501S2*
20 ~ 55
1
±1
1.1
1.1
1.1
1.1
(备注)

备注:① 75Ω产品的尺寸和详细技术指标请咨询我们的销售代表;② 衰减量可根据要求订制。






返回宽带拨动式/旋钮可调衰减器
