定向耦合器

SMD 定向耦合器

中国发明专利号：ZL 202320546988.6

SMD 封装

  描述
产品广泛应用于中国及全球4G/5G基站、5G网络覆盖、北斗导航天线、车载高精度导航（无人驾驶）天线等应用，产品具有小型化、低损耗、宽频带、高功率密度、高可靠性、高性价比等竞争优势。
另外，大功率宽带表贴式及嵌入式耦合器系列，实现微波大功率功放系统的功率合成分配，信号采集等功能。应用于有源相控阵雷达，微波收发组件、微波功放、电台、卫星通信等项目，提供标准化及特制化的高品质高可靠产品。
性能及可靠性指标和国际产品对标，管脚定义和封装尺寸与国际产品兼容，实现100%原位替代。
特点
●低损耗
●高定向性
●回波损耗大
●表面贴装 		应用
●前端放大器
●信号抽样

◆定向耦合器工艺 & 可靠性
◆定向耦合器可靠性测试

型号描述
  　　　　  **      　　　　  ****       　　　  　   　 　　 * 　　　　       　　　　　  **      　
      　 定向耦合器   　　中心频率(MHz)　　　    　尺寸(mm) 　　　　   　         耦合量
DC
0450=410-480
A＝14.22×8.89
02=2dB
05=5dB
10=10dB
20=20dB
30=30dB
0900=800 - 1000
B＝25.4×12.7
1400=1200 - 1600
E＝14.22×5.08
1900=1700 - 2000
M＝10.16×5.08
2100=2000 - 2300
P＝6.35×5.08
2500=2300 - 2700
F=5.08×3.18
3500=3300 - 3800

技术规格
备注：军工级产品需在型号后缀增加"J" (例如:DC0300L20J)，无后缀表示工业级产品。
型号
频率范围
(GHz)
fL- fU
功率
(W)
尺寸
长×宽
(mm)
插入损耗
(dB)
耦合量
(dB)
定向度
(dB)
回波损耗
(dB)
0.19 ~ 0.4
100
16.51×12.19
0.3
22.7±1.0
10.0
23.1
DC0350M20
0.35 ~ 0.47
20
10.16×5.08
0.1
19.8±2.0
19
24
DC0450E20
0.35~ 0.52
100
14.22×5.08
0.2
20.0±1.0
18
17.7
0.5 ~ 3.0
100
25.4×12.7
0.4
10±1.5
20
18.5
0.5 ~ 3.0
100
25.4×12.7
0.4
15±1.2
19
19.0
DC0600A05
0.58 ~ 0.62
250
14.22×8.89
0.21
5.0±0.35
23
24.9
DC07F02 NEW
0.69 ~ 1.0
25
5.08×3.18
0.3
2.1±0.2
17
19
DC09T10 NEW
0.7 ~ 1.0
2
2×1.25
0.35
10.0±0.50
14.5
16.7
DC09T20 NEW
0.7 ~ 1.0
2
2×1.25
0.3
20.0±0.50
18
18
DC09F05 NEW
0.7 ~ 1.0
25
5.08×3.18
0.25
5±0.3
16.5
19
DC09F20 NEW
0.7 ~ 1.0
25
5.08×3.18
0.075
19.5±1.0
19
18.2
0.7 ~ 1.0
225
6.35×5.08
0.10
30±1.5
17.5
20.8
DC0850M20
0.7 ~ 1.0
20
10.16×5.08
0.1
19.8±2.0
19
24
0.7 ~ 2.7
150
25.4×12.7
0.35
15±1.2
20
20.8
0.7 ~ 2.7
150
25.4×12.7
0.35
20±1.2
20
20.8
0.7 ~ 2.7
150
25.4×12.7
0.25
35.5±1.5
10
17.7
DC0900A05
0.8 ~ 1.0
250
14.22×8.89
0.19
5.0±0.35
21
21.2
DC0900P05
0.8 ~ 1.0
25
6.35×5.08
0.35
5.0±0.5
14
17.0
DC0900A10
0.8 ~ 1.0
225
14.22×8.89
0.18
10.0±0.50
20
20.8
DC0900A20
0.8 ~ 1.0
150
14.22×8.89
0.18
20.0±0.70
20
20.0
DC0900E20
0.8 ~ 1.0
200
14.22×5.08
0.10
20±1.0
22
21
0.8 ~ 1.0
20
10.16×5.08
0.10
26.5±0.4
15
16.5
DC0900A30
0.8 ~ 1.0
150
14.22×8.89
0.18
30.0±1.50
20
20.8
0.8 ~ 1.0
355
25.4×12.19
0.12
29.8±1.00
25
23.1
0.8 ~ 1.0
25
6.35×5.08
0.38
10.2±1.0
14
15
0.8 ~ 2.65
60
6.35×5.08
0.30
10.5±2.0
17
18.5
0.8 ~ 3.0
150
25.4×12.7
0.2
25±1.0
21
22.1
1.0 ~ 2.0
60
14.22×8.89
0.15
10±1.0
20
20.8
DC1500A20
1.0 ~ 2.0
160
14.22×8.89
0.15
20±1.50
20
20.8
DC1500A30
1.0 ~ 2.0
120
14.22×8.89
0.16
30±2.4
12
20.8
DC14F02 NEW
1.2 ~1.7
25
5.08×3.18
0.2
1.9±0.2
21
23.1
1.2 ~ 1.4
75
6.35×5.08
0.3
20±1.0
15
17.7
DC19F20 NEW
1.4 ~ 2.7
25
5.08×3.18
0.3
20±1.5
16
16.5
DC20F30 NEW
1.4 ~ 2.7
100
5.08×3.18
0.3
30.5±1.5
16
15.6
1.5 ~ 2.0
70
6.35×5.08
0.15
4±0.3
20
20.0
1.7 ~ 2.0
35
6.35×5.08
0.25
5±0.30
20
20.0
1.7 ~ 2.0
70
6.35×5.08
0.18
5±0.40
20
20.8
1.7 ~ 2.0
20
6.35×5.08
0.25
10±0.50
18
20.8
DC1900P20
1.7 ~ 2.0
25
6.35×5.08
0.20
20±2.5
16
15.5
DC1900P30
1.4 ~ 2.7
200
6.35×5.08
0.10
30±1.5
16
19
DC1900A05
1.7 ~ 2.0
200
14.22×8.89
0.19
5.0±0.25
22
23.1
DC1900A10
1.7 ~ 2.0
175
14.22×8.89
0.15
10±0.40
20
20.8
DC1900A20
1.7 ~ 2.0
150
14.22×8.89
0.15
20.0±0.80
20
23.1
DC1900A30
1.7 ~ 2.0
120
14.22×8.89
0.21
30.0±1.50
18
20.8
DC1900E10
1.7 ~ 2.0
190
14.22×5.08
0.12
10.1±0.50
23
23.1
DC19T10 NEW
1.7 ~ 2.2
2
2×1.25
0.3
11.0±1.0
18.5
20.5
1.7 ~ 2.2
2
2×1.25
0.25
20.5±1.50
15
20
DC19F05 NEW
1.7 ~ 2.3
25
5.08×3.18
0.15
5±0.3
20
20
1.7 ~ 2.3
5
2×1.25
0.5
2±0.5
20
22
1.71 ~ 3.6
60
6.35×5.08
0.30
7±0.40
20
20.0
DC20F02 NEW
1.8 ~ 2.2
25
5.08×3.18
0.35
2±0.40
16.7
20
2.0 ~ 2.3
30
6.35×5.08
0.25
5±0.30
20
20.0
2.0 ~ 2.3
70
6.35×5.08
0.18
5±0.30
21
23.1
2.0 ~ 2.3
20
6.35×5.08
0.25
10±1.0
19
19.1
2.0 ~ 2.3
25
6.35×5.08
0.31
20±1.5
18
19.7
2.0 ~ 2.3
125
14.22×8.89
0.18
5.0±0.25
20
19.7
2.0 ~ 2.3
175
14.22×8.89
0.20
10±0.20
25
23
2.0 ~ 2.3
120
14.22×8.89
0.15
20.0±0.60
22
20.8
2.0 ~ 2.3
120
14.22×8.89
0.13
30±1.0
17
20.8
2.3 ~ 2.7
60
6.35×5.08
0.35
2±0.50
20
17.7
2.3 ~ 2.7
2
2×1.25
0.2
10.0±0.50
22
16
DC25T20 NEW
2.3 ~ 2.7
2
2×1.25
0.25
20.0±1.0
14
18
DC25F02 NEW
2.3 ~ 2.7
20
5.08×3.18
0.35
2±0.20
16
16
2.3 ~ 2.7
25
5.08×3.18
0.25
4±0.30
21
20
DC25F05 NEW
2.3 ~ 2.7
25
5.08×3.18
0.25
5±0.50
15
19
2.3 ~ 2.7
60
6.35×5.08
0.25
4.2±0.30
21
19
2.3 ~ 2.7
60
6.35×5.08
0.35
5±0.40
19
20.0
2.3 ~ 2.7
20
6.35×5.08
0.25
10±0.75
18
20.1
2.3 ~ 2.7
25
6.35×5.08
0.16
20±1.5
16
22.1
DC2500E10
2.3 ~ 2.7
145
14.22×5.08
0.14
10±0.50
20
21.2
2.3 ~ 2.9
200
6.35×5.08
0.15
30.5±1.0
20
19
DC30T10 NEW
2.3 ~ 3.7
2
2×1.25
0.3
10.0±1.0
15
17
DC30T20 NEW
2.3 ~ 3.7
2
2×1.25
0.3
20.0±1.0
16
18
DC30F30 NEW
2.3 ~ 3.8
100
5.08×3.18
0.12
30±1.5
20
20
DC35T10 NEW
3.2 ~ 3.7
2
2×1.25
0.3
10.0±0.50
18
20
DC35T20 NEW
3.2 ~ 3.7
2
2×1.25
0.4
21.0±1.50
17
16
DC3500M10
3.3 ~ 3.7
22
10.16×5.08
0.25
10.5±0.80
20
20.8
DC3500M20
3.3 ~ 3.8
80
10.16×5.08
0.2
20±1.00
21
20.8
DC3500P20
3.3 ~ 3.8
45
6.35×5.08
0.2
20±1.00
20
20.8
DC35F05 NEW
3.2 ~ 3.8
25
5.08×3.18
0.25
5±0.30
15
19
DC35F02 NEW
3.3 ~ 4.2
10
5.08×3.18
0.35
2±0.20
18
19
DC40K20 NEW
3.3 ~ 5.1
25
3.18×2.54
0.08
20±1.00
19
19
DC45F04 NEW
3.6 ~ 5.1
25
5.08×3.18
0.2
4±0.40
17
20.8
DC55F30 NEW
3.6 ~ 6.3
100
5.08×3.18
0.25
30±3.5
20
13.9
4.4 ~ 5.5
10
2×1.25
0.25
21.0±1.50
18
18
5 ~ 6
15
5.08×10.16
0.3
10±0.75
18
17
DC0270W50
0.02 ~ 0.52
300
38.1×25.4
0.25
50±1.0
20
19
0.02 ~ 1.0
150
31.75×19.05
0.35
50±1.0
20
13.5
0.02 ~ 1.0
300
38.1×25.4
0.30
50±1.0
14
20
0.03 ~ 0.52
300
38.1×25.4
0.20
50±1.0
21
20
0.03 ~ 0.54
100
17.57×8.6
0.45
25±2.0
17
12
DC0300W40
0.1 ~ 0.5
300
38.1×25.4
0.25
40±1.0
18.5
19
0.475~0.62
600
18.5×17.4
0.2
40±2.0
15
19
0.5 ~ 2.5
150
25.4×12.7
0.30
33±2.0
20
19
DC1500W36
0.5 ~ 2.7
200
38.1×25.4
0.4
36±1.5
18
18
0.5 ~ 3.0
100
25.4×12.7
0.4
10±1.5
20
18.5
0.5 ~ 3.0
100
25.4×12.7
0.4
15±1.2
19
19.0
0.7 ~ 2.7
150
25.4×12.7
0.35
15±1.2
20
20.8
0.7 ~ 2.7
150
25.4×12.7
0.35
20±1.2
20
20.8
0.7 ~ 2.7
150
25.4×12.7
0.25
35.5±1.5
10
17.7
0.8 ~ 3.0
150
25.4×12.7
0.2
25±1.0
21
22.1
0.8 ~ 4.2
150
25.4×12.7
0.55
32±2.5
14.5
10
0.8 ~ 4.2
150
25.4×12.7
0.4
32±2.0
18
10
DC0600W40
0.2 ~ 1.0
300
38.1×25.4
0.35
40±1.0
20
19
DC1650W20
0.8 ~ 2.5
150
25.4×12.7
0.25
20±1.5
20
19
DC1500W20
1.0 ~ 2.0
200
14.22×8.89
0.2
20±1.0
20
19
DC3000W20
2.0 ~ 4.0
100
14.22×8.89
0.25
20±1.0
20
17.5
2.0 ~ 6.0
100
14.22×5.08
0.40
10.5±2.5
18
17.7
2.0 ~ 6.0
100
14.22×5.08
0.25
20±1.0
16
17.7
2.0 ~ 6.0
180
25.4×12.7
0.30
19.5±1.0
15.5
12.9
2.5 ~ 6.0
100
14.22×8.89
0.25
20±2.0
15
15
DC4255W10
2.5 ~ 6.0
100
25.41×8.89
0.4
20±0.5
15
16.5

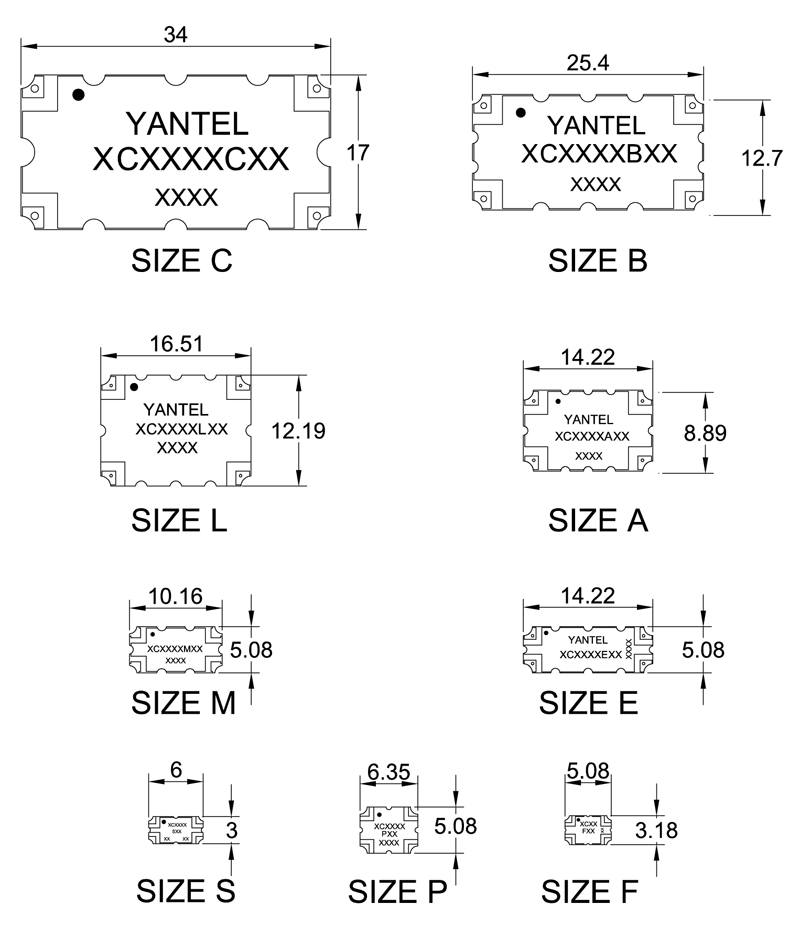

外形尺寸（mm）
