温度补偿衰减器

国际发明专利产品

中国专利号：ZL 202223370001.4

美国专利号 # US 7,990,230 B2.

欧洲，中国，台湾发明专利

应用：
● 功率放大器
● 低噪声放大器
● 增益模块
● MMIC 放大器
● 无线局域网(2.4GHz & 5.8GHz)
● WiMAX
● UWB
● 混频器
● 功率分配器
● 卫星通信
● 定向耦合器
● 广播电视
● 雷达

特性：
● 频率范围：DC~3GHz, DC~6GHz,DC~12.4GHz，DC~18GHz,DC to 20GHz,16 to 36GHz
● 功率：100mW, 200mW, 2W
● 特性阻抗： 50Ω或75Ω
● 工作温度：-55℃～+150℃
● 衰减量范围从1dB至10dB，具有10种类型的衰减量，每种衰减量具有N3、N4、N5、N6、N7、N8、N9七种温度特性，全系列总共70种温度特性组合。另，可根据客户要求，提供N10或N11等斜率较大的温度系数代码的特制产品。
● 采用100%激光调阻,衰减量精度高。
● 可靠性高，采用先进的厚膜工艺和薄膜工艺技术通过850℃高温烧结而成。
● 零失真，几乎没有温度变化引起的相位变化或时延变化，零噪声。
● 正向起温度补偿，反向有隔离器的作用，更适合于多级功放。
● 不会产生额外的三阶交调（IP3），可直接安装在线性功放里。

系列化介绍

TCA Series....................DC~6GHz,2W,50 Ohms

STCA Series...................DC~6GHz,100m0W,50 Ohms

MTCA Series...................DC~18GHz,200mW,50 Ohms

BTCA Series...................DC~3GHz,2W,75 Ohms

BSTCA Series..................DC~3GHz,2W,75 Ohms

PTCA Series...................DC~3GHz,2W,50or75 Ohms

WTCA Series...................DC~20GHz,50 Ohms

KTCA Series...................16~36GHz,50 Ohms

Green TCA Series...................DC~3GHz,DC~6GHz,DC~12.4GHz,DC~18GHz,100mW,200mW,2W,50or75 Ohms

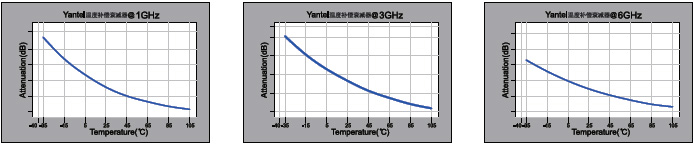

TCA系列在1GHz, 3GHz及6GHz频率范围内的优越射频特性

当温度从-55℃变化到+150℃时，衰减量变化范围大，特别是工作在1GHz, 3GHz和6GHz等频率范围时，此特性更显著。同时，工作在1GHz, 3GHz和6GHz等频率时，VSWR和衰减量误差保持在较低的范围内。这些特性使得其更适合于宽频带应用，如5.3～5.8GHzWLAN 和UWB。为了保证更好的通信质量，客户往往需要工作在更高的频率范围，只有研通的温度补偿衰减器可以提供在1GHz, 3GHz和6GHz等频率范围具有优越射频特性并极具成本竞争力的最佳解决方案。

型号描述

TCA 系列	** 频率	** 衰减量	** 温度系数代码	** 电极外形及材料选项	* 电极电镀选项
TCA,STCA,MTCA WTCA,KTCA, PTCA,BTCA,BSTCA	03,06 12 or 18	01 to 10 (1dB to 10dB)	(N3 to N10) or (P3 to P8)	平面电极（无代码),W1,W3,WB1或G	(S)=含铅(Pb)或 (无代码)=无铅

例: 型号 STCA0603N9W3,STCA系列，频率范围DC~6GHz，25℃衰减量为3dB，衰减量温度系数-0.009dB/dB/℃，电极外形包
三边，表面电镀材料不含铅。

电极外形及材料选项

● 平面(无代码):平面电极.

● 包一边(W1):对地电极包边.

● 包三边(W3):对输入、输出和地电极包边.

● 金丝键合包一边(WB1):对地端包边, 输入和输出端为用于金丝键合的金电极。

● 含铅(Pb)(S):含铅电极可改善焊接效果(适用于平面、包一边和包三边产品）

● 无铅(无代码):电极无铅. (适用于平面、包一边和包三边产品)

● 平面金电极(G):对地端，输入和输出端为用于金丝键合的金电极。

材料规格
● 基板: 氧化铝陶瓷基(Al2O3)
● 阻抗材料：厚膜
● 电极: 厚膜电极上镀镍后镀锡
● 表面涂层：厚膜保护料（ethyl acetate）


温度补偿衰减器性能资料
◆温度补偿衰减器-产品介绍	◆可以制作成SMA(S), N type(N)型接头，能够直接与系统连接
◆Yantel 与 E公司温度补偿衰减器产品型号、规格对照表
◆Yantel 与 Y公司温度补偿衰减器产品型号、规格对照表
◆温度补偿衰减器-样品选型型号、规格确认表
◆温度补偿衰减器-选型软件
◆温度补偿衰减器-安装应用图
◆温度补偿衰减器-可靠性测试
◆无铅回流焊曲线

TCA 系列
主要技术指标
● 频率范围: DC to 6GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω	● 功率: 2W ● 尺寸: 3.1×3.7×0.53(mm)，Ⅰ型
备注：军工级产品需在型号后缀增加"J" (例如:TCA0603N9J)，无后缀表示工业级产品。

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
TCA0601N*	1	N3~N9	-0.003~ -0.009	1.20	±0.5
TCA0602N*	2	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0603N*	3	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0604N*	4	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0605N*	5	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0606N*	6	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0607N*	7	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0608N*	8	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0609N*	9	N3~N10	-0.003~ -0.01	1.20	±0.5
TCA0610N*	10	N3~N10	-0.003~ -0.01	1.20	±0.5

① 备注: 例如温度系数代码为4N9, 温度每变化1℃时，衰减量的变化量等于4dB ×0.009(衰减量温度系数) × 1℃=0.036dB。当温度变化100℃时，衰减量的变化量等于4dB × 0.009(衰减量温度系数) × 100℃=3.6dB。

STCA 系列
主要技术指标
● 频率范围: DC to 6GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω	● 功率: 100mW ● 尺寸: 1.25×2.0×0.45(mm)，III型
备注：军工级产品需在型号后缀增加"J" (例如:STCA0603N9J)，无后缀表示工业级产品。

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
STCA0601N*	1	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0602N*	2	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0603N*	3	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0604N*	4	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0605N*	5	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0606N*	6	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0607N*	7	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0608N*	8	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0609N*	9	N3~N9	-0.003~ -0.009	1.20	±0.5
STCA0610N*	10	N3~N9	-0.003~ -0.009	1.20	±0.5

BTCA 系列 (适用于广播的光收发模块)
主要技术指标
● 频率范围: DC to 6GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 75Ω	● 功率: 2W ● 尺寸: 3.1×3.7×0.53(mm)，I型

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
BTCA0601N*	1	N3~N9	-0.003~ -0.009	1.20	±0.5
BTCA0602N*	2	N3~N9	-0.003~ -0.009	1.20	±0.5
BTCA0603N*	3	N3~N9	-0.003~ -0.009	1.20	±0.5
BTCA0604N*	4	N3~N9	-0.003~ -0.009	1.20	±0.5
BTCA0605N*	5	N3~N9	-0.003~ -0.009	1.20	±0.5
BTCA0606N*	6	N3~N9	-0.003~ -0.009	1.20	±0.5

MTCA 系列
主要技术指标
● 频率: 1)平面型：DC-18GHz(N3-N5);DC-12.4GHz(N6-N9) 2)WB1系列：DC-18GHz(N3-N5);DC-12.4GHz(N6-N9) 3)W1/W3系列：DC-12.4GHz ● 包一边(W1):对地电极包边. ● 包三边(W3):对输入、输出和地电极包边. ● 金丝键合包一边(WB1):对地端包边, 输入和输出端为用于金丝键合的金电极。 ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 尺寸: 1.52×1.91×0.4(mm)

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
MTCA1801N*	1	N3~N7	-0.003~ -0.007	1.30	±0.5
MTCA1802N*	2	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1803N*	3	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1804N*	4	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1805N*	5	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1806N*	6	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1807N*	7	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1808N*	8	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1809N*	9	N3~N9	-0.003~ -0.009	1.30	±0.5
MTCA1810N*	10	N3~N9	-0.003~ -0.009	1.30	±0.5

WTCA 系列
WB2-主要技术指标
● 宽频带: DC to 20 GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 尺寸: 1.52×1.81×0.38(mm)

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
WTCA2002N*WB2	2	N3~N7	-0.003~ -0.007	1.30 Max DC-10GHz @25℃ 1.45 Max 10-18GHz @25℃ 1.65 Max 18-20GHz @25℃	±0.5
WTCA2003N*WB2	3	N3~N9	-0.003~ -0.009		±0.5
WTCA2004N*WB2	4	N3~N9	-0.003~ -0.009		±0.5
WTCA2005N*WB2	5	N3~N10	-0.003~ -0.010		±0.5
WTCA2006N*WB2	6	N3~N10	-0.003~ -0.010		±0.5
WTCA2007N*WB2	7	N3~N10	-0.003~ -0.010		±0.5


SMT-主要技术指标
● 宽频带: DC to 20 GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 200mW ● 尺寸: 1.52×1.91×0.38(mm)

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
WTCA2002N*SMT	2	N3~N9	-0.003~ -0.009	1.30 Max DC-10GHz @25℃ 1.45 Max 10-20GHz @25℃	±0.5
WTCA2003N*SMT	3	N3~N9	-0.003~ -0.009		±0.5
WTCA2004N*SMT	4	N3~N9	-0.003~ -0.009		±0.5
WTCA2005N*SMT	5	N3~N9	-0.003~ -0.009		±0.5
WTCA2006N*SMT	6	N3~N9	-0.003~ -0.009		±0.5
WTCA2007N*SMT	7	N3~N9	-0.003~ -0.009		±0.5
WTCA2008N*SMT	8	N3~N9	-0.003~ -0.009		±0.5
WTCA2009N*SMT	9	N3~N9	-0.003~ -0.009		±0.5
WTCA2010N*SMT	10	N3~N9	-0.003~ -0.009		±0.5

KTCA 系列
主要技术指标
● 宽频带: 16 to 36 GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 100mW ● 尺寸Ⅰ: 3.05×1.65×0.20(mm) ● 尺寸Ⅱ: 3.05×1.65×0.28(mm) ● : A, for wire-bonding

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	典型值驻波比. (:1)@1GHz	衰减精度(dB)
KTCA3602N**	2	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3603N**	3	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3604N**	4	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3605N**	5	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3606N**	6	N3~N7	-0.003~ -0.007	1.35	±0.5

SMT-主要技术指标
● 宽频带: 16 to 36 GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50Ω ● 功率: 100mW ● 尺寸: 3.05×1.65×0.56(mm) ● : B, for lead free reflow

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	典型值驻波比. (:1)@1GHz	衰减精度(dB)
KTCA3602N**SMT	2	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3603N**SMT	3	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3604N**SMT	4	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3605N**SMT	5	N3~N7	-0.003~ -0.007	1.35	±0.5
KTCA3606N**SMT	6	N3~N7	-0.003~ -0.007	1.35	±0.5

QTCA 系列
主要技术指标
● 宽频带: 36 to 50 GHz ● 工作温度: -55℃ to 150℃ ● 功率: 200mW ● 尺寸: 3.05×1.65×0.56(mm) ● : A, for wire-bonding : B, for lead free reflow

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
QTCA5001*	1	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5002*	2	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5003*	3	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5004*	4	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5005*	5	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5006*	6	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5007*	7	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5008*	8	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5009*	9	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5
QTCA5010*	10	N3,N5,N7	-0.003,-0.005,-0.007	1.2	±0.5

PTCA 系列 (正温补偿系数-适用于广播的光收发模块)
主要技术指标
● 频率范围: DC to 3GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 50or75Ω	● 功率: 2W ● 尺寸: 3.1×3.7×0.53(mm)，I型 ● 正温补偿系数

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
PTCA0301P*	1	P3~P9	+0.003~ +0.009	1.20	±0.5
PTCA0302P*	2	P3~P9	+0.003~ +0.009	1.20	±0.5
PTCA0303P*	3	P3~P9	+0.003~ +0.009	1.20	±0.5
PTCA0304P*	4	P3~P9	+0.003~ +0.009	1.20	±0.5
PTCA0305P*	5	P3~P9	+0.003~ +0.009	1.20	±0.5
PTCA0306P*	6	P3~P9	+0.003~ +0.009	1.20	±0.5

BSTCA 系列
主要技术指标
● 频率范围: DC to 3GHz ● 工作温度: -55℃ to 150℃ ● 特性阻抗: 75Ω	● 功率: 100mW ● 尺寸: 1.25×2.0×0.45(mm)，III型

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
BSTCA0301N*	1	N3~N7	-0.003~ -0.007	1.20	±0.5
BSTCA0302N*	2	N3~N9	-0.003~ -0.009	1.20	±0.5
BSTCA0303N*	3	N3~N9	-0.003~ -0.009	1.20	±0.5
BSTCA0304N*	4	N3~N9	-0.003~ -0.009	1.20	±0.5
BSTCA0305N*	5	N3~N9	-0.003~ -0.009	1.20	±0.5
BSTCA0306N*	6	N3~N9	-0.003~ -0.009	1.20	±0.5

ETCA 系列
主要技术指标
● 频率范围: DC to 3GHz ● 工作温度: -55℃ to 150℃	● 功率: 2W ● 尺寸: 4.06×3.68×0.51(mm) ● 温度系数：N10~N16

型号	衰减量 (dB)	温度系数代码	衰减量温度系数(dB/dB/℃)^①	最大驻波比. (:1)@1GHz	衰减精度(dB)
ETCA0303N*	3	N10~N16	-0.01~ -0.016	1.30	±0.5
ETCA0304N*	4	N10~N16	-0.01~ -0.016	1.30	±0.5
ETCA0305N*	5	N10~N16	-0.01~ -0.016	1.30	±0.5
ETCA0306N*	6	N10~N16	-0.01~ -0.016	1.30	±0.5

绿色TCA系列（铅含量远小于1000ppm，无需RoHS豁免）	真正无铅的温度补偿衰减器
特性： ● 包括 TCA, STCA, MTCA 和 BTCA （铅含量小于1000ppm） ● 频率范围: DC~3GHz，DC ~ 6GHz，DC ~ 12.4GHz，DC ~ 18GHz，DC ~ 20GHz ● 输入功率: 100mW, 200mW, 2W ● 阻抗: 50Ω 或 75Ω ● 当温度从-55℃变化到+150℃时，衰减量变化范围大。 ● VSWR和衰减量误差保持在较低的范围内 ● 衰减量范围1dB 至10dB, 具有10种类型的衰减量，每种衰减量具有　 N3、N4、N5、N6、N7、N8、N9七种斜率特性的标准产品。 ● 采用线性回归计算变化斜率 ● 采用厚膜封装，具有高稳定性。	真正无铅的温度补偿衰减器
优势： ● 价格极具竞争力。 ● 快速、及时的交货期。 ● 优秀的射频特性 ● 可根据客户需要，订制温度系数为N10或N11的产品。

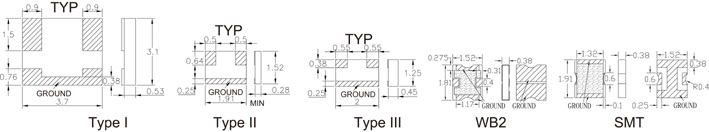

平面图(单位: mm)

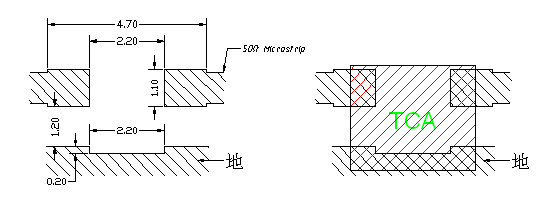

推荐TCA版图

应用原理
